DJ/P_DJR/P SERIES

SOLATRON , 계측센서 , 접촉식 변위센서 , 디지털_솔라트론

측정길이 : 2 ~ 20mm
정확도 (% of Reading) : 0.05~0.07
에어 구동

카탈로그 메뉴얼 도면

PSIM_전원공급장치

DR100-A/D

DR200-D/DR400-D

Orbit Interface Module

Product Details

DJ/P_DJR/P SERIES
에어 구동 타입의 디지털 프로브로
J TYPE 프로브는 피스톤이 내장되어 작동한다는 점을 제외하고는 표준 에어타입 변위센서와 유사합니다.
강한 팁 압력을 사용할 수 있지만 프로브 전면에 가까운 포트를 통해 공기가 배출되기 때문에 IP등급이 더 낫습니다.
이 프로브는 게이터에 구멍이 생겨도 계속 작동합니다.

Specifications

모델명	DJ/2/P	DJ/5/P	DJ/10/P	DJ/20/P
모델명	DJR/2/P	DJR/5/P	DJR/10/P	DJR/20/P
제품종류	디지털 Type
측정범위(mm)	2	5	10	20
정확도 (% of Reading)(Note 1)	0.05	0.05	0.06	0.07
반복성 (typical)(µm)(Note 3)	0.05	0.05	0.07	0.10
분해능(µm)	0.01	0.02	0.04	0.08
측정력(N)	0.7
보호등급	IP 50
작업 온도	+5°C to +80°C
저장 온도	-20°C to +80°C
케이블 타입	PUR
읽는 속도	Up to 3906 readings/second
치수	8h6

Note 1: Accuracy 0.1 µm or % reading whichever is greater
Note 2: Repeated operation against a carbide target standard deviation from average (68%)

Dimensions

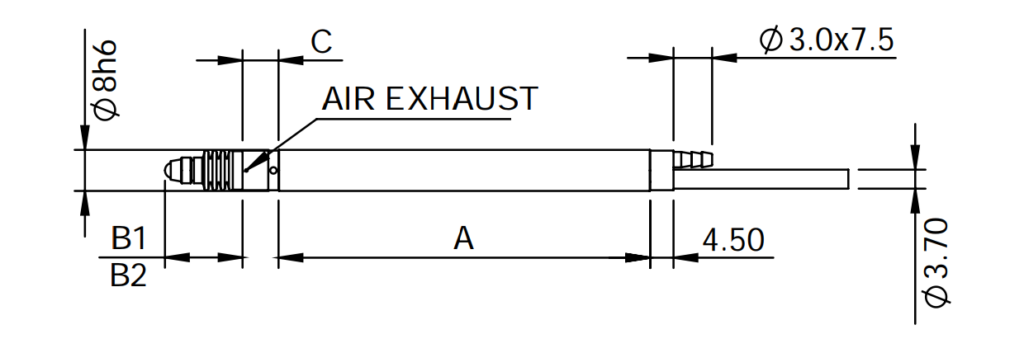

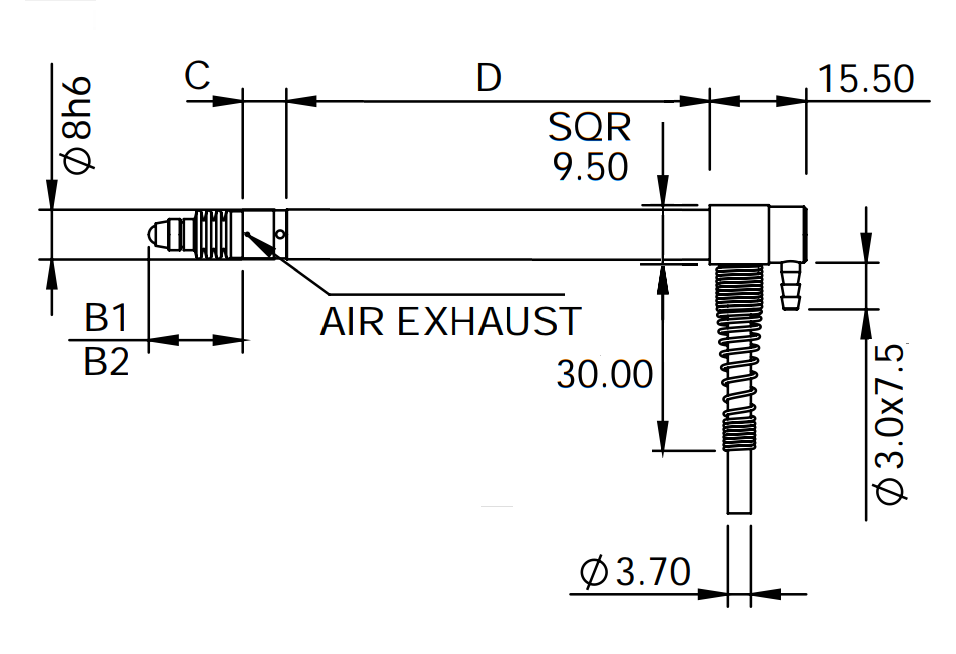

DJ/P TYPE	DJR/P TYPE

	DJ/2/P_DJR/2/P	DJ/5/P_DJR/5/P	DJ/10/P_DJR/10/P	DJ/20/P_DJR/20/P
A	52.50	71.00	96.00	127.00
C	7.00	7.00	7.00	4.00
B1	16.25	20.00	27.50	46.00
B2	13.25	14.00	16.50	25.00
D	38.50	57.50	82.50	113.50
