GT 21 SERIES
TESA
,
계측센서
,
접촉식 변위센서
,
LVDT_TESA
Product Details
• 프로브 (PROBE)
- 측정 볼트는 볼 베어링 위에 장착되어 있음
- 프로브가 제대로 클램핑되지 않더라도 측정 볼트의 움직임이 원활하도록 하우징에서 가이딩이 분리되어 있음
- 측정 볼트에 가해지는 방사 방향의 힘에 영향을 받지 않도록 가이딩 설계됨
- Ø 8 mm의 프로브 하우징은 전체 길이에 걸쳐 클램핑 가능
- 가이드 부분은 씰링 벨로우즈(bellows, 주름관)로 액체(오일)나 고체(먼지)의 침투로부터 효과적으로 보호됨
- 모델에 따라 분리 가능한 케이블 버전도 제공됨
- 측정 방향은 축방향(axial movement)
- 모델에 따라 스프링을 교체함으로써 측정력을 조절할 수 있음
- 측정 인서트(팁)는 교체 또는 교환 가능
| SPEC |
| 항목 | 사양 |
|---|---|
| 히스테리시스 (Hysteresis) | 0.02 µm |
| 표준 (Standard) | DIN 32876 |
| 최대 허용 오차 (Max. Permissible Error) | L(mm) 기준: 0.2 + 3 × (L³) µm |
| 반복 정밀도 (Repeatability) | 0.01 µm |
| 선팽창계수 (Coefficient of Linear Expansion) | 0.15 µm/°C |
| 재질 (Material) | - 고정 샹크: 니켈 도금
- 측정 볼트: 스테인리스 스틸 - 보호 벨로우즈: 니트릴(Nitrile) - 볼 인서트: 텅스텐 카바이드 |
| 치수 (Dimensions) | - 고정 샹크 직경: Ø 8 mm
- 인서트 나사산: M2.5 - 볼 인서트 직경: Ø 3 mm - 케이블 길이: 2 m - 커넥터: 5핀 DIN 45322 |
| 보호 등급 (Degree of Protection) | IP65 |
| 무게 (Weight) | 측정 압력: 6 g |
| 기본 구성품 (Included in Delivery) | - 프로브 본체
- 렌치(Wrench) - 측정 리포트 - 사용 설명서 |

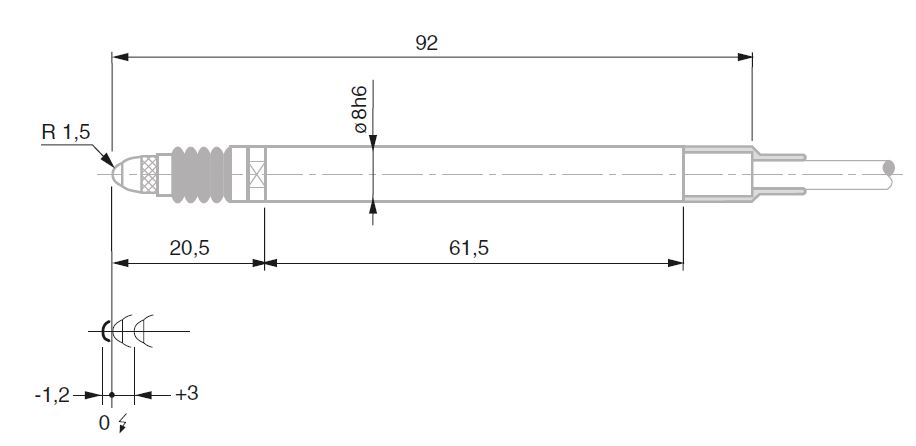

| DIMENSION |
