다채널 인디게이터 X-620F-4
XJC
,
계측장비
,
로드셀/토크센서 인디게이터
Product Details
X-620F-4/6 SERIES는
각종 전기저항식 스트레인 게이지, 세라믹 압저항식, 확산형 실리콘 압저항식 센서와 연동하여 사용할 수 있으며,
힘(하중), 압력, 무게, 변위, 토크(회전력), 액위(레벨) 등 다양한 물리량의 신호를 변환 및 송출할 수 있습니다.
주요 특징
1. 다단 증폭 회로 내장
→ 고성능 다단 증폭 칩을 내장하고 있어, 센서에 안정적인 전원을 독립적으로 공급함
2. 다양한 감도(sensitivity) 입력 지원 및 전환 가능
→ 다양한 감도의 센서를 연결할 수 있으며, 입력 감도 설정을 사용자 환경에 따라 변경 가능
3. 고속 응답 및 빠른 신호 변환 출력
→ 동적 응답 주파수가 높아, 실시간 변화 측정이 필요한 환경에 적합
4. 장기적 안정성과 우수한 노이즈 저항성
→ 장기 사용 시 드리프트가 적고, 외부 전자파나 간섭(EMI) 환경에서도 안정적으로 작동
*출력 옵션은 1개만 선택 가능합니다.
각종 전기저항식 스트레인 게이지, 세라믹 압저항식, 확산형 실리콘 압저항식 센서와 연동하여 사용할 수 있으며,
힘(하중), 압력, 무게, 변위, 토크(회전력), 액위(레벨) 등 다양한 물리량의 신호를 변환 및 송출할 수 있습니다.
주요 특징
1. 다단 증폭 회로 내장
→ 고성능 다단 증폭 칩을 내장하고 있어, 센서에 안정적인 전원을 독립적으로 공급함
2. 다양한 감도(sensitivity) 입력 지원 및 전환 가능
→ 다양한 감도의 센서를 연결할 수 있으며, 입력 감도 설정을 사용자 환경에 따라 변경 가능
3. 고속 응답 및 빠른 신호 변환 출력
→ 동적 응답 주파수가 높아, 실시간 변화 측정이 필요한 환경에 적합
4. 장기적 안정성과 우수한 노이즈 저항성
→ 장기 사용 시 드리프트가 적고, 외부 전자파나 간섭(EMI) 환경에서도 안정적으로 작동
| 사양 |
| 센서공급전원 | 5V DC | 재질 | 금속 알루미늄 |
| 센서입력신호 | 0.5~3.0mV/V | 분해능 | 1/50000 |
| 작동전압 | 24 VDC | 온도범위 | -10℃~50℃ |
| 비선형성 | 0.1%~0.03.% F.S | 습도 | 85% RH 이하 |
| 히스테리시스 | 0.1~0.05% F.S | 통신출력 | RS485,RS232c (선택)* |
| 반복성 | 0.1%~0.05% F.S | 아날로그출력 | 0~10v/ 4~20mA(선택)* |
| 제로 벨런스 | ± 2% F.S | 샘플링속도 | 20~200HZ |
| 케이블 연결 | EXC+: Red , EXC-: Black, SIG+: Green, SIG-: White | ||

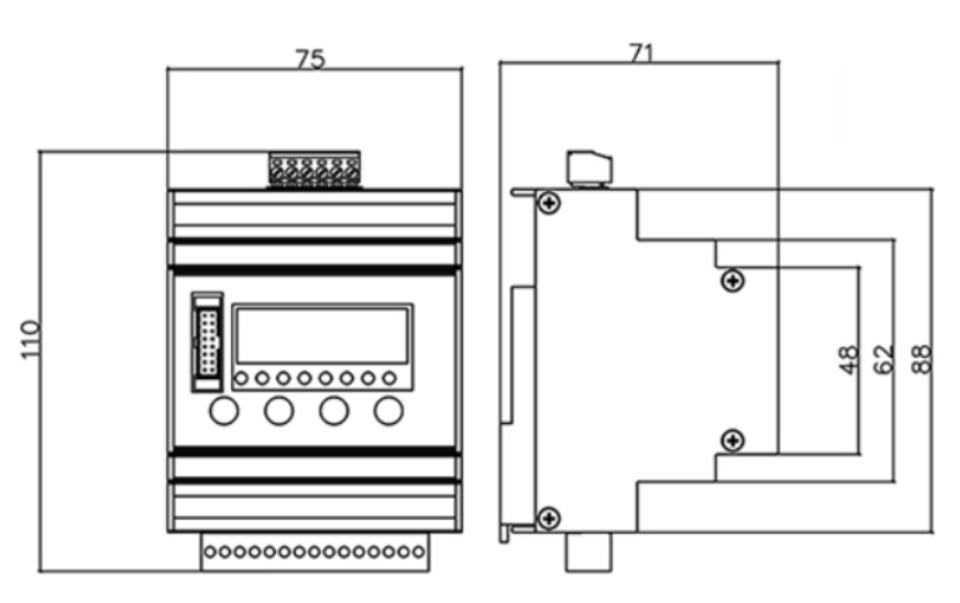

| 외형도 |
| Ordering guide |
| 모델(메인모듈) | 입력신호 | 작업전원 | 스마트모듈 | 특수요구사항 |
| X-620F-4 | M : mv | D : 24VDC | T : TEDS 스마트 모듈이 포함되어 있지 않으므로 쓰지 않아도 됨 | N : 없음
특수한 요구가 없으면 쓰지 않아도 됨 |
| X-620F-6 | ||||
| 모델(확장모듈) | 전송방식 | |||
| X-620F-4A | R2: RS232, R4: RS485, V: ±10V, A: 4–20mA, I: IO 출력 | |||
| X-620F-6A | ||||
