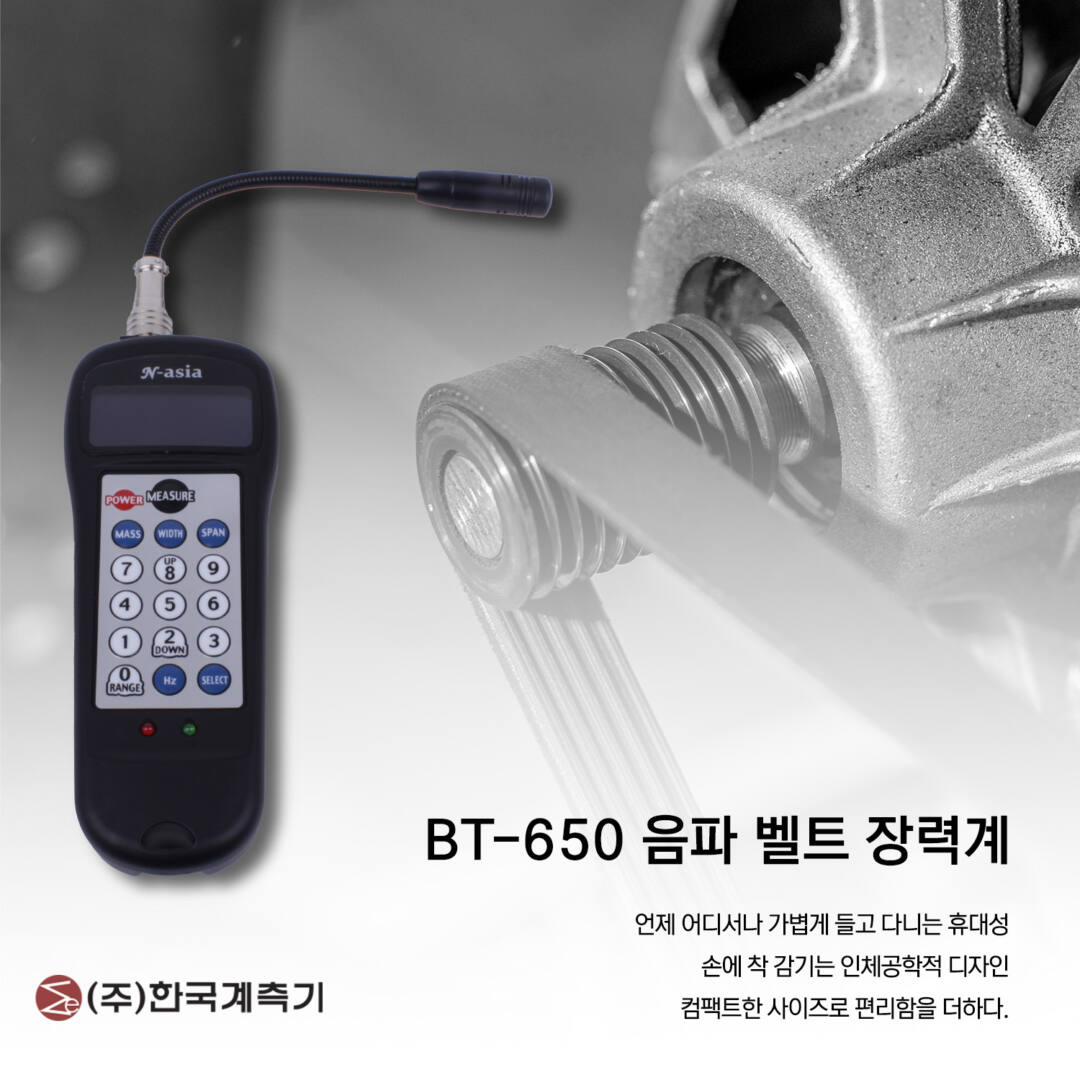

Sonic Belt Tension Meter

소닉 벨트 장력계(BT650)는 음파를 분석하여 비접촉 방식으로 설치된 벨트의 장력을 정확하게 측정할 수 있는 편리한 장치입니다. 센서는 벨트 스팬을 튕겼을 때 발생하는 음파를 감지하며, 이후 고성능 컴퓨터가 이를 분석하여 결과를 디지털 화면에 표시합니다.

◆ 측정원리

벨트를 풀리 사이에 설치하고 충격을 주면, 처음에는 불규칙하게 진동하다가 점차 고유의 규칙적인 진동을 하게 됩니다. BT650 장력계는 이러한 현상을 해결하기 위해 만들어졌습니다. 과거에는 이런 작은 파동을 쉽게 포착할 수 있는 장치가 없었으나, 진동 주기를 비교적 간단히 포착할 수 있는 데이터 처리 방법을 개발하여, 마이크로컴퓨터를 충분히 활용한 진동 주파수 검출 방식을 구현했습니다.

시스템은 센서가 진동 파형을 검출하면, 마이크로컴퓨터가 데이터를 처리하여 진동 특성을 계산합니다.

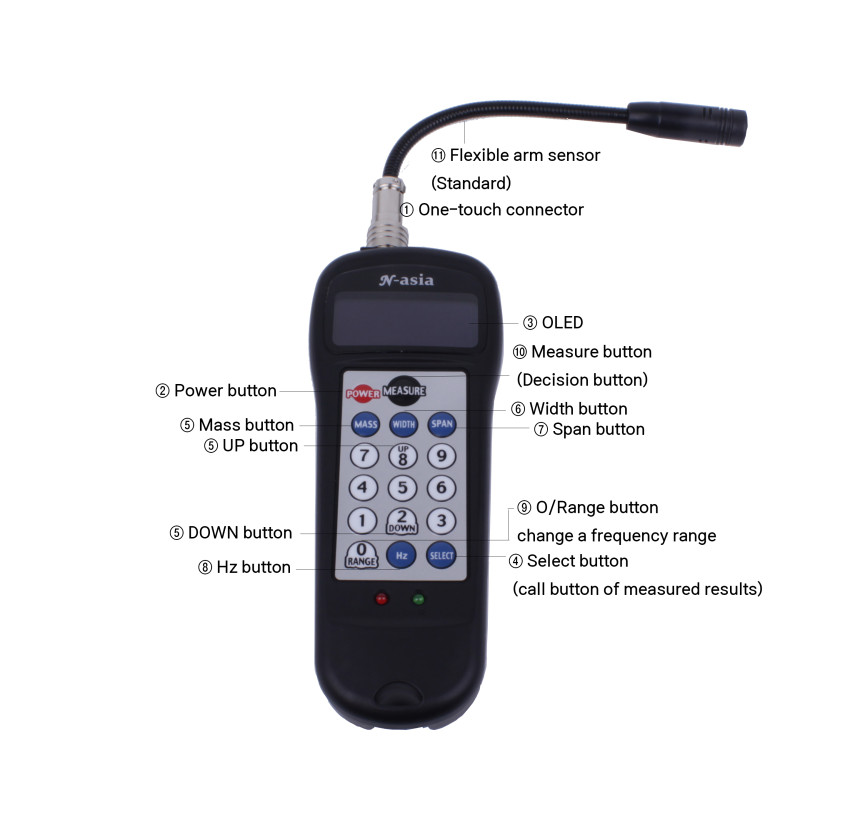

◆ 각 부위 기능 설명

① 원터치 커넥터

홈에 맞춰 삽입하고, 위쪽의 돌출부를 눌러 연결합니다.

분리할 때는 슬라이드하여 빼내면 됩니다.

② 전원 버튼

전원 버튼을 눌러 BT650을 켜고, 마지막 측정 후 5분이 지나면 자동으로 꺼집니다.

③ OLED 디스플레이

• 장력 수치 표시 범위: 0.01 ~ 99,900 (세 자리로 표시)

• 주파수 수치 표시 범위: 10.0 ~ 5,000 Hz (세 자리로 표시)

• 측정 결과가 기준 범위를 벗어나면 빨간 불과 ERROR가 표시됨

• 표준 범위 초과 시, 두 번 경고음이 울리고 두 번째 측정까지 유지됨

• 배터리 부족 시 LOW BATT가 깜빡이며 표시됨

• 1분간 조작이 없으면 자동으로 꺼짐

④ Select 버튼 (선택 버튼)

• 측정 조건 메모리

• 전원 켜면 원하는 입력 번호(0~39) 선택 가능

• 총 40개 기능 저장 가능 (No. 0 ~ 39)

• 원하는 번호에서 멈추면 자동으로 그 기능 불러옴

• 측정 결과 호출

• 최근 500개 데이터를 확인 가능

• SELECT 버튼을 1초 이상 누르면 데이터 확인 모드 진입

• UP/DOWN 버튼으로 기록 탐색

• 최신 데이터부터 기록되며, 500개를 초과하면 순차적으로 덮어쓰기 됨

• 배터리가 오래 방전 상태로 있으면 기록이 손실될 수 있음

⑤ MASS 버튼 (질량 버튼)

• 사전 입력된 질량 확인

• MASS 버튼을 1초 이상 누르면 벨트 종류가 표시됨

• UP/DOWN 버튼으로 선택 후 MEASURE 버튼으로 확정

• 표시 단위: g/m

• 주파수/장력 값은 벨트 종류 선택 시만 표시됨

⑥ WIDTH 버튼 (폭 버튼)

• 벨트 폭 입력

• 숫자 키로 벨트 폭 입력: 0.001 ~ 999.9 mm

• V 벨트의 경우, 리브(rib) 수를 입력

⑦ SPAN 버튼 (스팬 길이 버튼)

• 숫자 키로 벨트 스팬 길이 입력

⑧ Hz 버튼 (주파수/장력 전환 버튼)

• 측정 모드 전환

• Hz 버튼을 누를 때마다 주파수 ↔ 장력 모드 전환

• 데이터 호출 시 전환

• 데이터 기록에서도 주파수 ↔ 장력 전환 가능

⑨ RANGE 버튼 (측정 범위 변경 버튼)

• RANGE 버튼을 1초 이상 누르면 측정 주파수 범위 변경

• HIGH: ~ 5000 Hz

• STANDARD: ~ 1000 Hz

• LOW: ~ 50 Hz

• UP/DOWN 버튼으로 범위 선택 후 MEASURE 버튼으로 확정

• 1000 Hz 이상 측정 시 HIGH로 전환 필요

⑩ MEASURE 버튼 (측정 버튼)

• 측정 모드 시작

• 자동 트리거 모드로 진입

• 센서 신호를 수신하면 자동 측정 시작

• 작동 절차

• 벨트 종류와 측정 범위 선택 → MEASURE 버튼 눌러 측정

• 측정값은 OLED에 표시됨

⑪ 센서 (Sensor)

- 플렉서블 센서 (표준형)

• Φ 12.5mm의 좁은 경로나 작업 공간에서 본체를 바닥에 두기 어려운 경우에 적합

- 옵션 센서

• 코드형 센서: 벨트가 가까이 있을 때 사용

• 플랫형 센서: 두께 10~20mm, 좁은 공간에 적합

• 롱 암 센서: 긴 거리에서도 측정 가능

• 전자식 센서: 외부 진동에 영향을 받지 않으며 초기 검출이 가능. 러버 벨트에 자기 테이프 부착 시 필요

⑫ USB 케이블 (데이터 전송용)

• BT650과 PC를 연결하여 측정 데이터를 전송합니다.

• Mini-B 5핀 케이블 사용 (별매)
