GT31 LEVER PROBE
TESA
,
계측센서
,
접촉식 변위센서
,
LVDT_TESA
Product Details
• 프로브
- 기울기 레버로 실행
- 볼베어링 밸런스 레버
- 2개의 도브테일이 있는 일체형 하우징
- 최대 180°까지 기울일 수 있는 프로브 삽입.
• 측정
- 길이 방향으로 움직이는 측정 볼트가 있는 프로브를 편리하게 작동할 수 없는 곳에서 사용하기에 적합합니다.
- 두 방향으로 측정할 수 있는 기울기식 프로브 인서트
- 교체 가능한 프로브 인서트
- 표시 방향이 변경되지 않은 상태에서 프로빙 방향이 자동으로 반전됩니다.
- 2개의 안전 클러치로 충격으로부터 보호
- 기울기 레버로 실행
- 볼베어링 밸런스 레버
- 2개의 도브테일이 있는 일체형 하우징
- 최대 180°까지 기울일 수 있는 프로브 삽입.
• 측정
- 길이 방향으로 움직이는 측정 볼트가 있는 프로브를 편리하게 작동할 수 없는 곳에서 사용하기에 적합합니다.
- 두 방향으로 측정할 수 있는 기울기식 프로브 인서트
- 교체 가능한 프로브 인서트
- 표시 방향이 변경되지 않은 상태에서 프로빙 방향이 자동으로 반전됩니다.
- 2개의 안전 클러치로 충격으로부터 보호
| SPEC |
| 항목 | 사양 |
|---|---|
| 표준 (Standard) | DIN 32876 |
| 측정 범위(Measuring range) | ± 0.3 mm |
| 볼트 이동량(Bolt travel) |
0.7 mm |
| 반복 정밀도(Repeatability) | 0.1 µm |
| 히스테리시스 (Hysteresis) | 0.25 µm |
| 최대 허용 오차 (Max. Permissible Errors) | L(mm) 기준: 0.2 + 50 × (L×L) µm |
| 보호 등급(Degree of protection) | IP40 |
| 중량(Weight) | 이동부 무게: 12 g |
| 작동 온도(Working temperature) | 20 °C ± 0.5 °C |
| 재질 (Material) | - 하우징 : 무광 크롬도금 금속 - 볼팁 : 텅스텐 카바이드 |
| 치수 (Dimensions) | - 볼 팁 지름 : Ø 2 mm
- 케이블 길이: 2 m (03210807은 3 m) - 커넥터: 5핀 DIN 45322 |
| 기본 구성품 (Included in Delivery) | - 프로브 본체
- 고정봉 Ø 8 mm - Declaration of Conformity - 사용 설명서 |
| 프로브 모델별 사양표 |
| 제품 번호 (Article number) | 모델명 | 측정력 | 복귀 스프링 | 보호 등급 | 케이블 방향 | 케이블 길이 |
|---|---|---|---|---|---|---|
| 03210801 | GT31 프로브 | 0.02 N | 없음 (Without) | IP40 | Radial (측면 방향) | 2 m |
| 03210802 | GT31 프로브 | 0.1 N | 없음 (Without) | IP40 | Radial (측면 방향) | 2 m |
| 03210807 | GT31 프로브 | 0.1 N | 없음 (Without) | IP40 | Radial (측면 방향) | 3 m |
| 03210803 | GT31 프로브 | 0.2 N | 없음 (Without) | IP40 | Radial (측면 방향) | 2m |

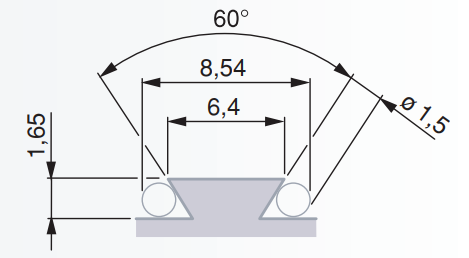

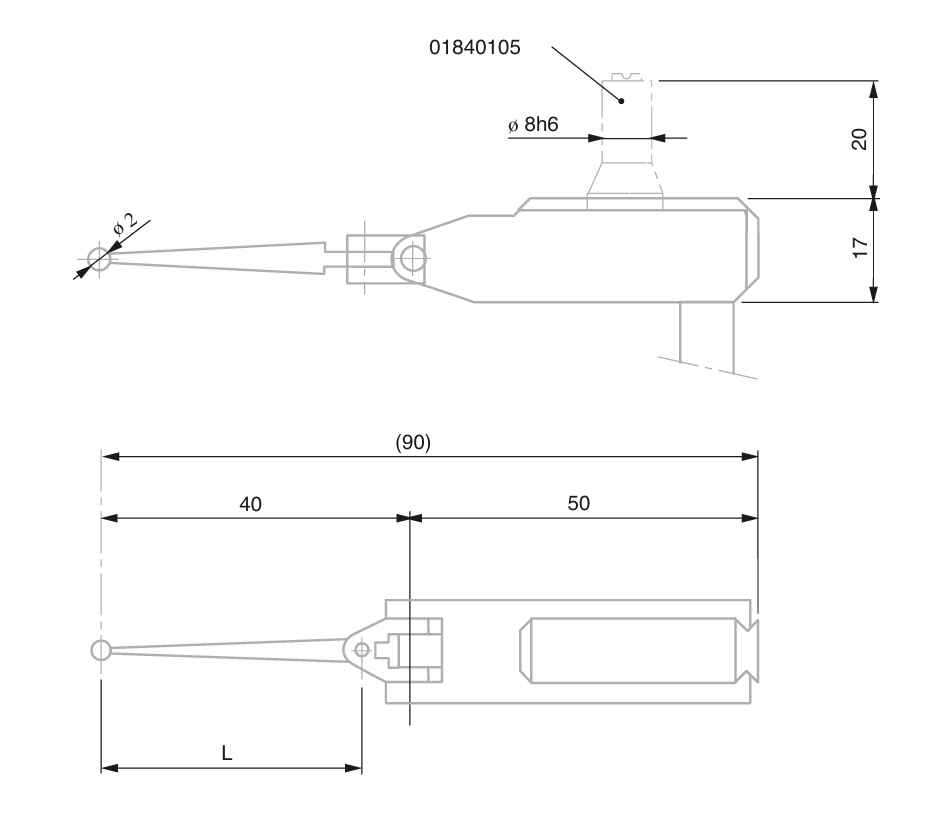

| DIMENSION |
