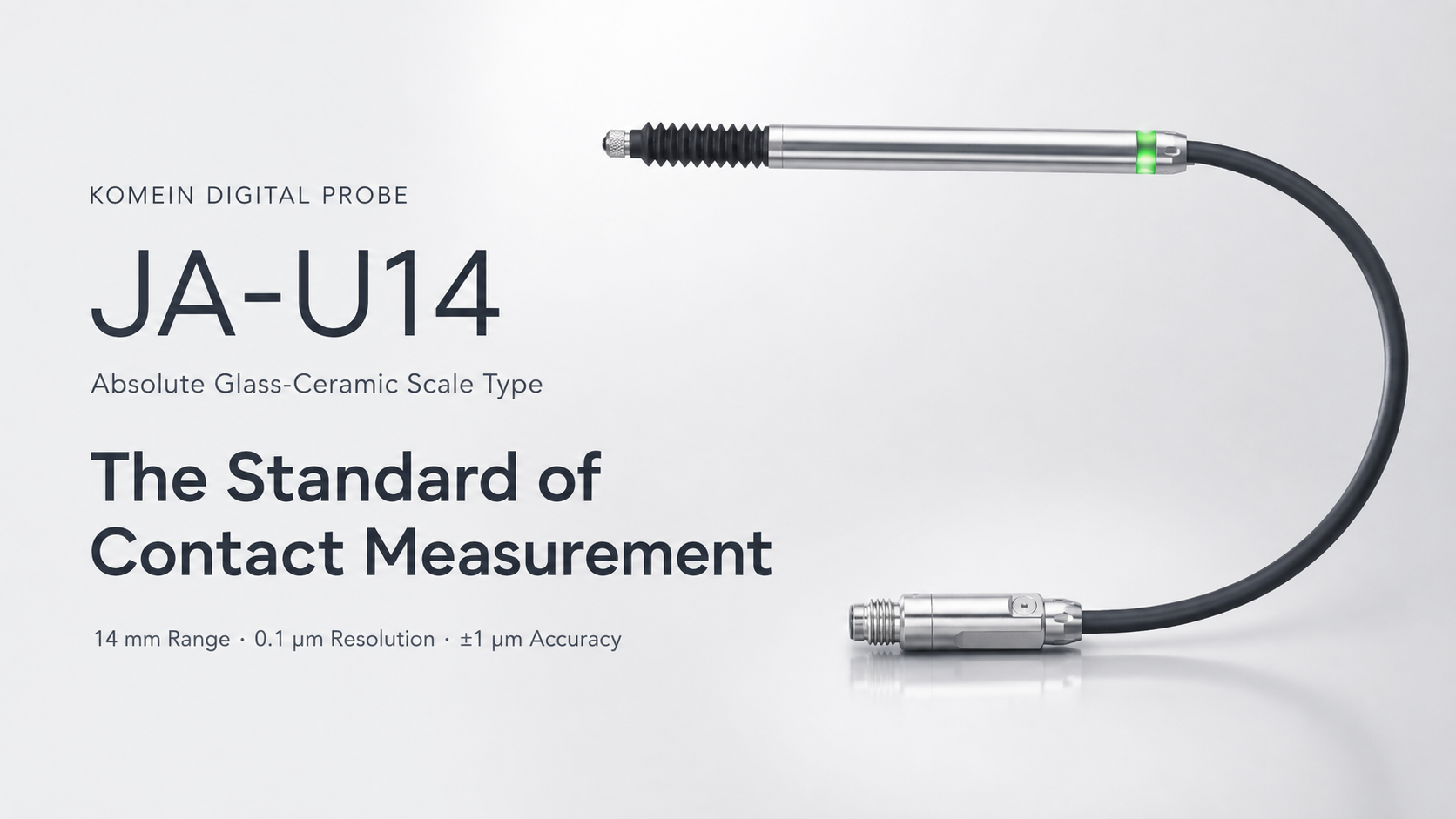

DIGITAL PROBE JA-U14
분해능 : 0.1μm
정확도 : ±1μm
스프링 구동
앱솔루트 글라스세라믹 스케일 타입의 고성능 디지털 센서
측정값만 보는 센서에서, 상태까지 확인하는 디지털프로브로
JA-U14는 단순 변위 측정 센서가 아니라, 정밀 측정, 현장 상태 확인, 다채널 시스템 구성을 함께 고려한 글라스세라믹 스케일 방식 디지털 프로브입니다.

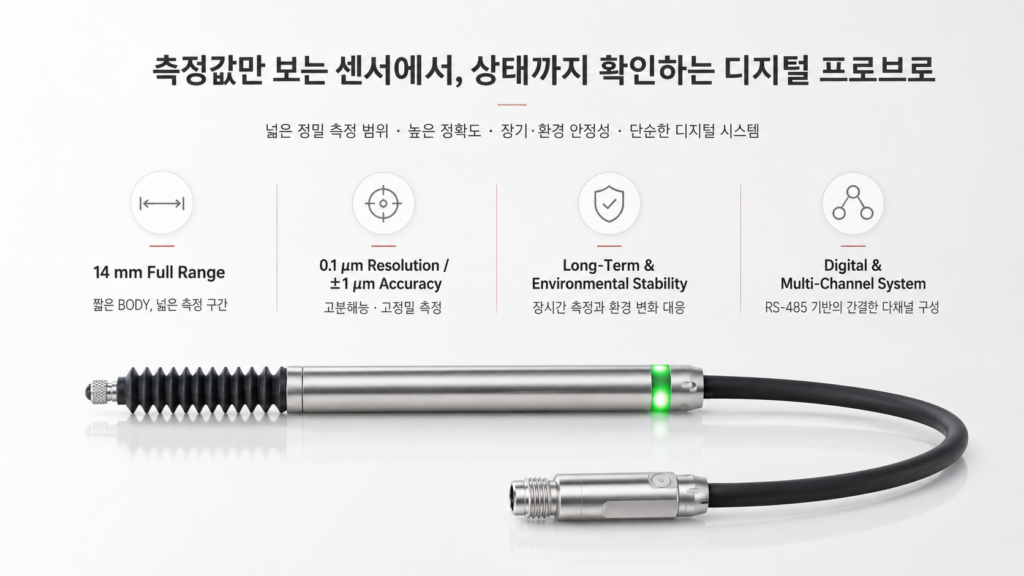

짧은 BODY에서 14mm 측정 전구간을 활용할 수 있으며, 상부 상태 표시 LED를 통해 센서의 동작 상태를직관적으로 확인할 수 있습니다.
넓은 정밀 측정 범위 · 높은 정확도 · 장기·환경 안정성 · 단순한 디지털 시스템
- 14 mm Full Range 짧은 BODY, 넓은 측정 구간
- 0.1 μm Resolution / ±1 μm Accuracy 고분해능·고정밀 측정
- Long-Term & Environmental Stability 장시간 측정과 환경 변화 대응
- Digital & Multi-Channel System RS-485 기반의 간결한 다채널 구성
주요 특징

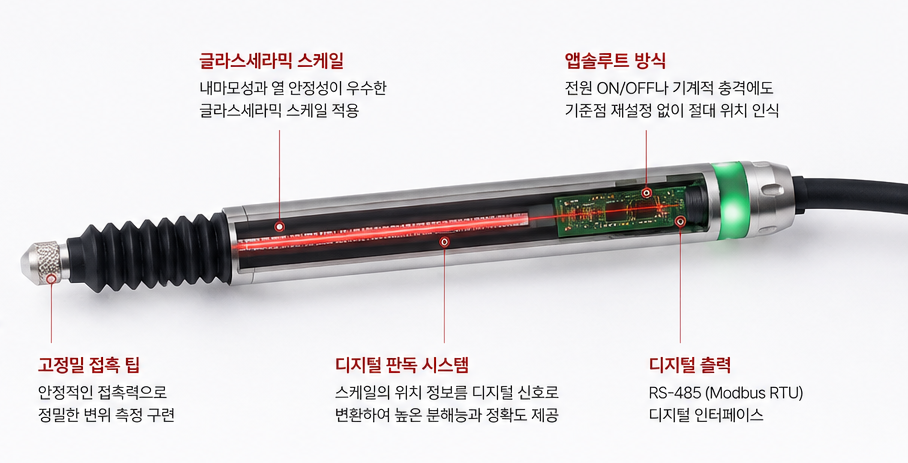

1. 글라스세라믹 스케일 방식 디지털 측정
JA-U14는 기존 인덕턴스 방식과 달리 글라스 스케일 기반 구조를 적용한 디지털 측정 프로브입니다.
앱솔루트 방식으로 장시간 반복 측정과 정밀 변위 측정이 필요한 환경에서 안정적인 측정 구성을 지원합니다.
2. 14mm 측정 범위
짧은 바디로 14mm 측정 전구간을 활용할 수 있어, 높이 측정, 단차 측정, 위치 확인, 압입량 확인, 제품 변형량 측정 등
다양한 접촉식 변위 측정 용도에 적용할 수 있습니다.

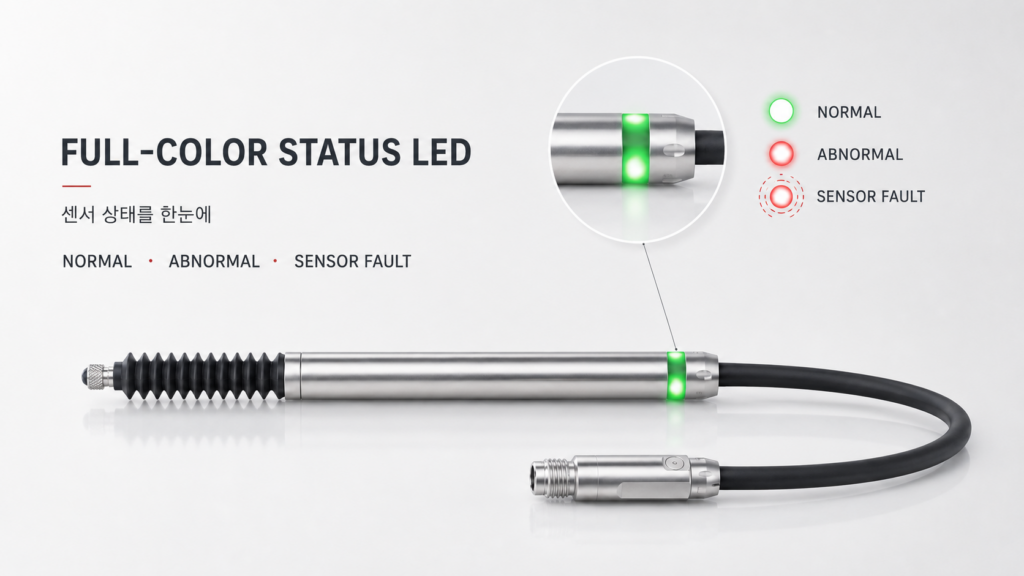

3. 상부 상태 표시 LED
여러 개의 센서를 사용하는 검사 지그에서도 센서별 상태를 빠르게 확인할 수 있어 장비 셋업과 현장 점검이 수월합니다.

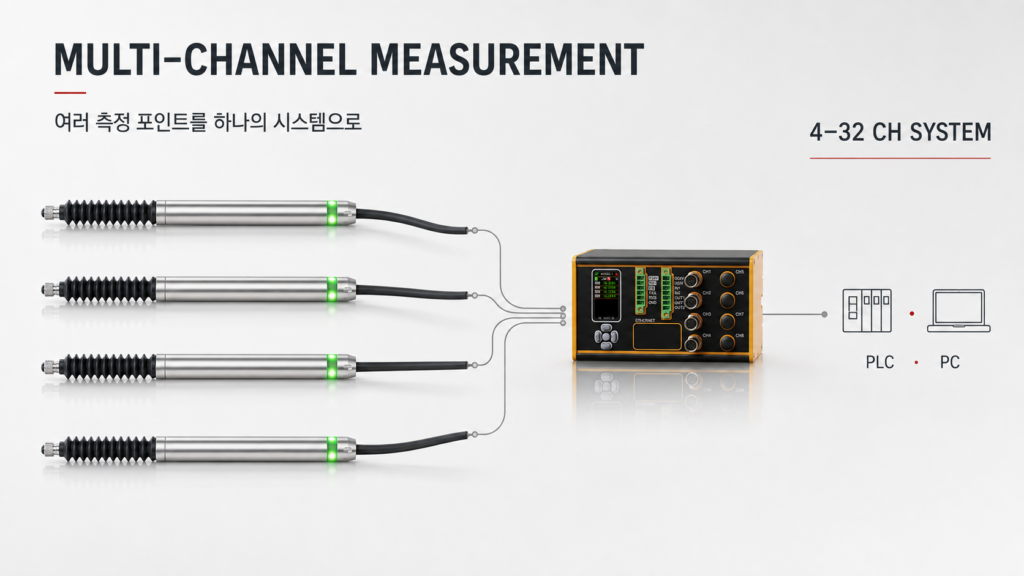

4. 다채널 측정 구성 가능
멀티 채널 인디케이터와 조합하여 여러 측정 포인트를 동시에 관리할 수 있습니다.

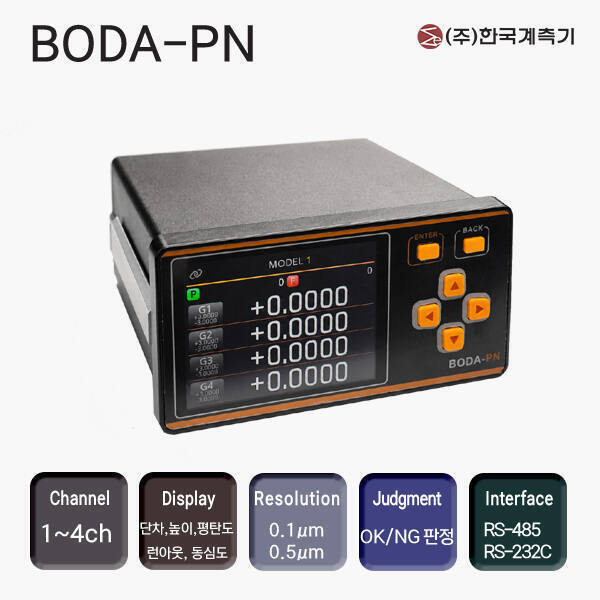

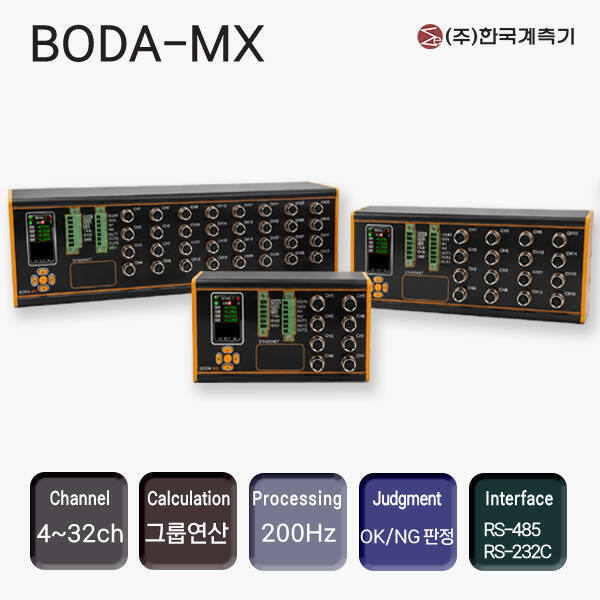

호환 시리즈 인디케이터는 최대 4~32채널의 센서 입력 신호 수신을 지원하고, 실시간 측정 데이터 표시,
그룹 연산, PASS/FAIL 판정, 생산 카운터, DI/DO 및 Modbus RTU 통신 기능을 제공합니다.

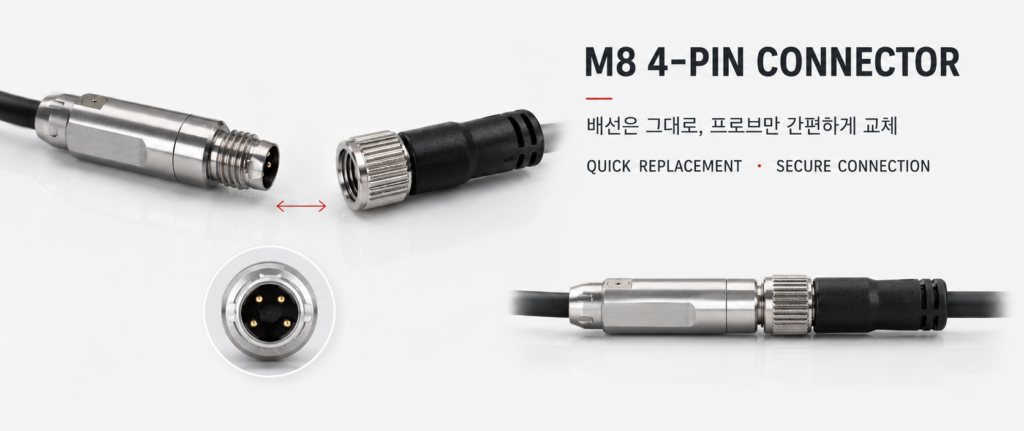

5.M8 4핀 분리형 커넥터
센서 교체가 필요한 상황에서도 배선 전체를 다시 구성하지 않고 프로브 단위 교체가 가능해
유지보수 부담을 줄일 수 있습니다.
적용 분야
• 자동화 검사 장비 • 전용 검사 지그
• 배터리 셀 두께 변화 측정 • 제품 높이·단차 측정
• 압입량·변위량 측정 • 다점 변위 측정
• 평탄도 검사 • 조립 상태 확인
• 반복 생산 공정의 치수 검사 • PLC 연동 자동 판정 시스템

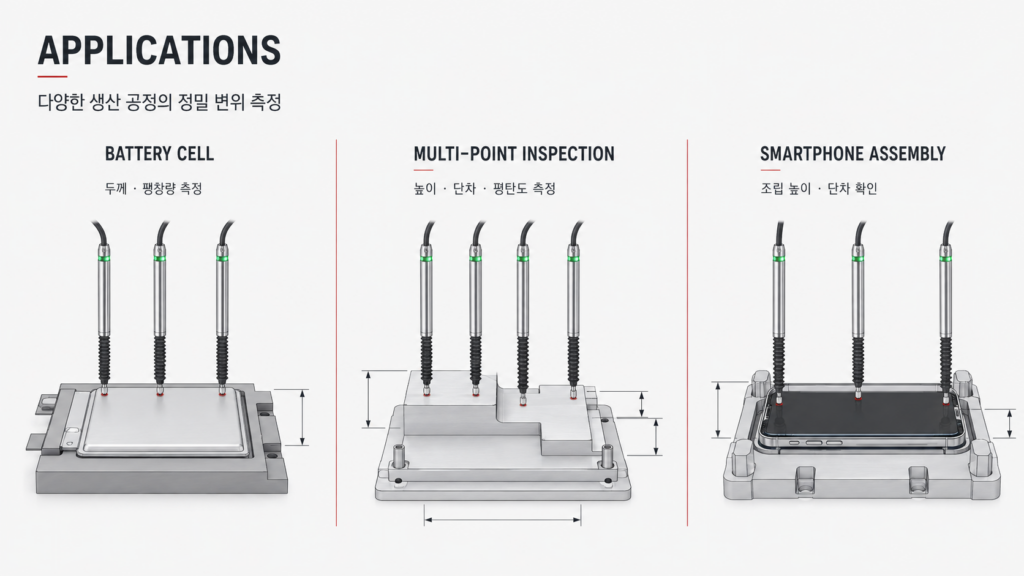

적용 예시
배터리 셀 두께 변화 측정글라스세라믹 방식으로 장시간 측정에도 온도변화에 따른 오차가 적어 배터리 셀의 두께 변화, 팽창량,
변위량을 여러 포인트에서 동시에 측정하는 구성에 적용할 수 있습니다.
자동화 지그 내 다점 측정
여러 개의 측정 포인트가 필요한 자동화 지그에서 각 센서의 측정값을 한 화면에서 확인하고, 기준값에 따른 판정 구성이 가능합니다.
휴대폰 프레임 측정
스마트폰 조립 공정에서 프레임, 조립높이, 조립 편차 등을 확인하는 용도로 사용할 수 있습니다.
JA-U14 제품 사양
| 항목 | 사양 |
|---|---|
| 모델명 | JA-U14 |
| 측정 범위 | 14 mm |
| 분해능 | 0.1 μm |
| 정도 | ± 1 μm |
| 측정력 / 수평 설치 | 0.1 N |
| 측정력 / 상향 설치 | 0.09 N |
| 측정력 / 하향 설치 | 0.11 N |
| 보호 등급 | IP65 |
| 사용 온도 | 0℃ ~ 50℃ |
| 게이터 재질 | HNBR |
| 공급 전압 | 4 ~ 5.5 V |
| 소비 전력 | 0.2 W |
| 샘플링 시간 | 2 msec |
| 상태 표시 LED | 전방위 확인 가능한 Full-Color LED |
| 인터페이스 | RS-485 (Modbus RTU) |
| 중량 / 케이블 제외 | 약 40 g |

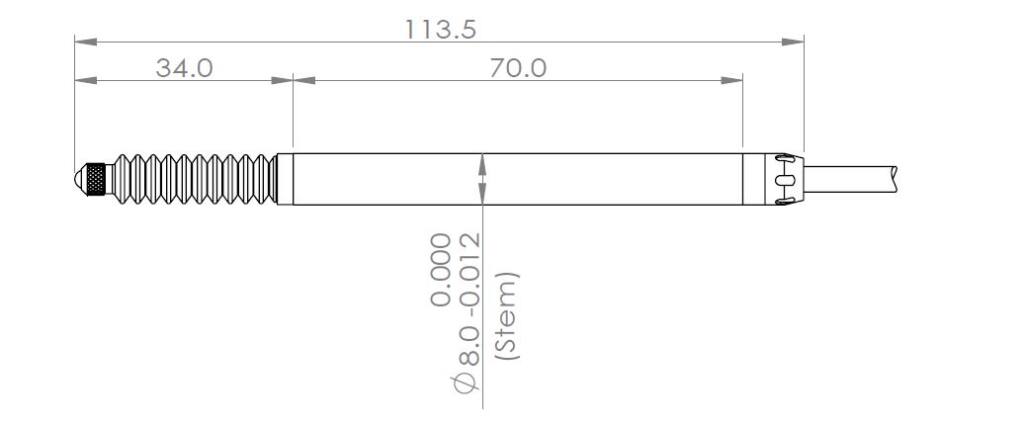

사이즈
The Standard of Contact Measurement
접촉식 정밀 측정의 새로운 기준
