Product Details

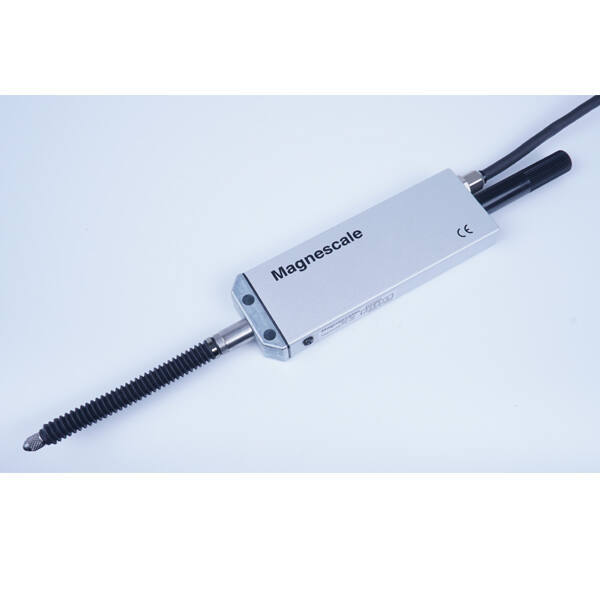

DT32 Series
통합에 적합한 작은 사이즈의 디지털 게이지
자기 검출 방식
내환경성 양호 : IP64 상당 (DT32P/PV)
기름 먼지에 강함
정확도 : 10μm
분해능 : 5μm
측정 범위 : 12mm/32mm
통합이 쉬운 소형 사이즈 : DT32 12 × 35 × 218mm (D × W × H)
에어 공급에 의해 스핀들을 구동하는 공기압 압출 타입도 준비 (N / P / PV)
접동 수 : 500 만회
주요 용도 : 부품 및 부품 조립시 자동 측정 선별
* 1 무게는 케이블부를 제외한 값입니다.
* 2 측정 힘은 입력 공기 압력 1.96 × 105Pa에서 스피콘 개방시의 값입니다.
* 3 측정 힘은 입력 공기 압력 2.35 × 105Pa에서 스피콘 개방시의 값입니다.
제품 개선을 위해 예고없이 변경될 수 있으므로 최신 스펙에서 기능 및 성능을 확인하시기 바랍니다.
통합에 적합한 작은 사이즈의 디지털 게이지
자기 검출 방식
내환경성 양호 : IP64 상당 (DT32P/PV)
기름 먼지에 강함
정확도 : 10μm
분해능 : 5μm
측정 범위 : 12mm/32mm
통합이 쉬운 소형 사이즈 : DT32 12 × 35 × 218mm (D × W × H)
에어 공급에 의해 스핀들을 구동하는 공기압 압출 타입도 준비 (N / P / PV)
접동 수 : 500 만회
주요 용도 : 부품 및 부품 조립시 자동 측정 선별
출력별 연결 구성도
제품사양
주요 사양 | |||||
모델명 | DT32N | DT32NV | DT32P | DT32PV | |
스핀들 구동 방식 | - | 기압 압출 유형 | - | 기압 압출 유형 | |
측정 범위 | 32mm | ||||
분해능 | 5μm | ||||
위 방향 | 1.1 ± 0.8N | 2.9N 이하 | 9N 이하 | ||
측정 힘 ( at 20 ℃ ) | 가로 방향 | 1.3 ± 0.8N | 2.9N 이하 | 9N 이하 | |
아래 방향 | 1.5 ± 0.8N | 2.9N 이하 | 9N 이하 | ||
정밀도 ( at 20 ℃ ) | 10μm | ||||
사용 온도 범위 | 0 ~ 50 ℃ | ||||
저장 온도 범위 | - 10 ~ 60 ℃ | ||||
케이블 길이 | 2m | ||||
외경치수 | φ8 (0 ~ 0.015) mm | ||||
측정 Tip | 스틸 구 φ3mm (M2.5p × 0.45) | ||||
무게 * 1 | 약 120g | 약 140g | 약 120g | 약 140g | |
보호 등급 | - | IP64 상당 | - | IP64 상당 | |
접동 수 | 500 만회 |
* 2 측정 힘은 입력 공기 압력 1.96 × 105Pa에서 스피콘 개방시의 값입니다.
* 3 측정 힘은 입력 공기 압력 2.35 × 105Pa에서 스피콘 개방시의 값입니다.
제품 개선을 위해 예고없이 변경될 수 있으므로 최신 스펙에서 기능 및 성능을 확인하시기 바랍니다.

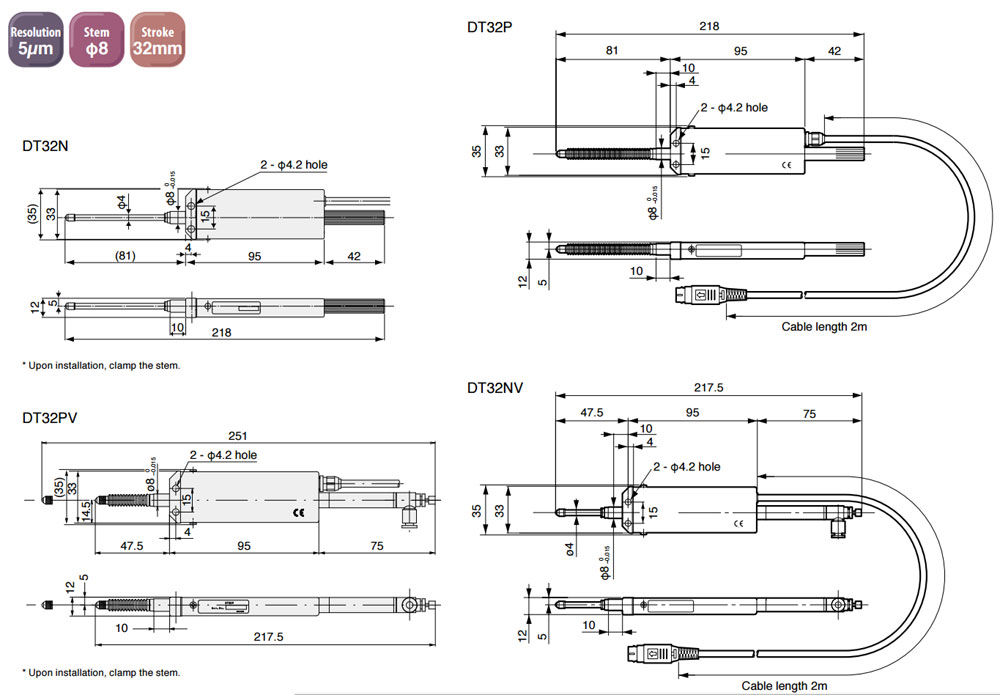

Dimensions
