DK110 SERIES
MAGNESCALE
,
계측센서
,
접촉식 변위센서
,
디지털_마그네스케일

Product Details
DK110 Series 고정밀도측정이 가능하고 컴팩트하고 슬림한 기계 측정용 디지털 게이지
측정 범위 : 110mm 정확도 : 4μm 분해능 : 0.5μm A / B 상 카운터에 직접 연결 가능 측정 스핀들 축 진동에 의한 측정 오차를 줄이기 : 측정 입력에 대해 베어링간의 스팬이 길고, 또 가이드 바에 의해 항상 2개소에서 스핀들을 지지할 수 있으므로 축편차에 의한 스핀들 첨단부의 반동을 억제됩니다. 이 때문에 오프 센터 측정자에 의한 측정에 대해서도 측정 오차의 발생이 거의 없습니다. 측정력의 저감이 가능 : 측정력 균형 (별매)를 사용하여 측정력을 최고 0.3N까지 3단계로 줄일 수 있습니다. 또한 측정힘은 스핀들의 상하 이동에 대해 항상 일정합니다. 측정 스핀들의 반환이 소프트웨어 : 제동기구의 채용에 의해 스핀들 귀가 속도가 낮기 때문에, 정반면, 피측정 물에 타감색을 붙이는 일이 없습니다.제품사양
제품 사양 | ||
출력 | A / B / Z 상 전압 차동 라인 출력 (EIA - 422 규격) | |
최소 분해능 ※ 1 | 0.5 μm | |
측정 범위 | 110 mm | |
정확도 ( at 20 ° C ) | 4 μm | |
원점 | 1 개소 (스핀들 이동 5 mm 위치) | |
최대 응답 속도 | 250 m / min | |
Vibration resistance (10 ~ 2000 Hz) | 150 m / s2 | |
Impact resistance (11 ms) | 1500 m / s2 | |
보호 등급 | IP50 | |
사용 온도 범위 | 0 ° C ~ 50 ° C | |
저장 온도 범위 | -20 ° C ~ 60 ° C | |
전원 전압 | DC +5 V ± 5 % | |
소비 전력 | 1 W 이하 | |
케이블 길이 약 | 2.5 m | |
외경치수 | φ20 mm | |
무게 ※ 2 | 약 800 g | |
측정 Tip | DZ - 121 (설치 나사 M2.5) | |
출력 케이블 길이 (후속 전자 부까지) | 22 m max. | |
부속품 | + PM4 x 5 나사 (2 개), 측정 자식 DZ - 121, 리프트 레버 DZ - 161 사용 설명서 |

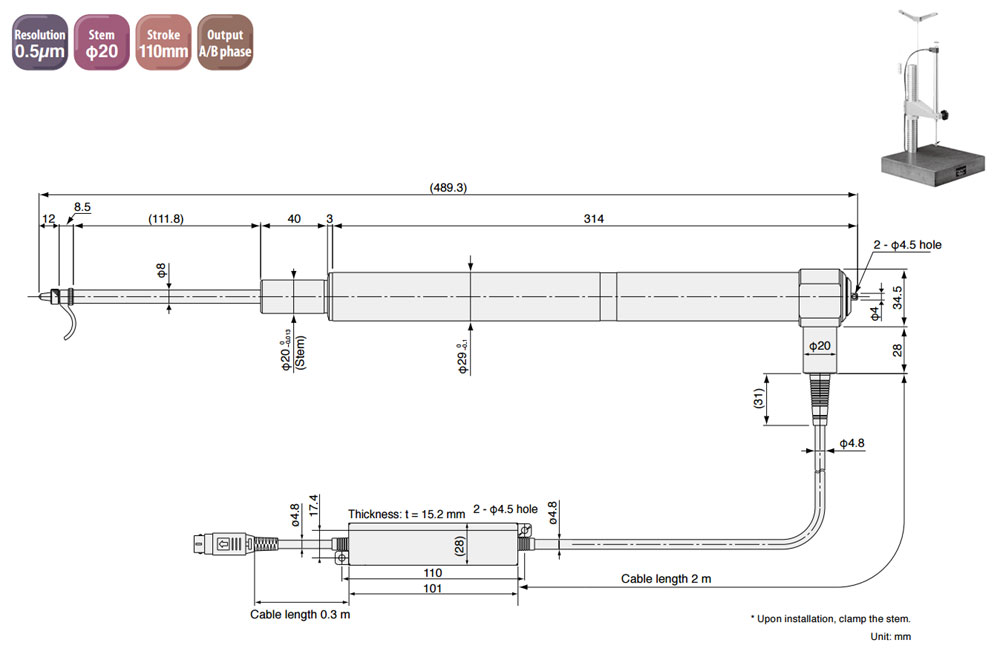

Dimensions
