ML-LP-R SERIES DIGITAL INDICATOR
판넬형 1~4채널 런아웃 측정용 정밀 인디게이터 / 흔들림, 진원도, 동심도측정등에 활용Micro SD 측정 DATA 백업기능
Compact Size 판넬형 1~4채널 인디게이터
7" 컬러 터치 디스플레이 적용
일정 시간동안 측정시간을 설정하여 Peak-Peak 값을 검출및 판정
주파수 설정기능 ( 최대 5000Hz ) Read : 초당 최대5000회
측정한 데이터의 그래프 표시기능
RS232C 출력 , I/O 인터페이스
OK/NG 수량카운터 기능
16BIT AD 컨버터 장착으로 고정밀 측정에 용이
3개국어 지원기능 중국어모드, 영어모드, 한글모드

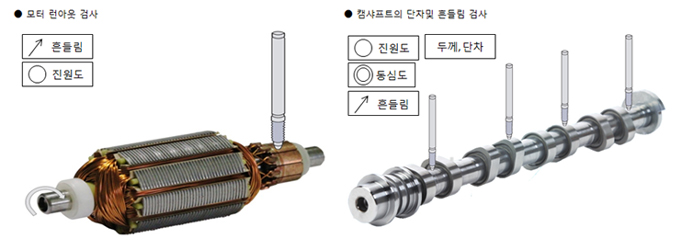

사용 예)
- ML-LP-R SERIES : 전자프로브(LVDT, HBT)를 사용하여 초당 5000회의 실시간 데이터 샘플링 으로
회전 또는 움직이는 동적 물체의 흔들림및 진원도를 검사할수 있습니다.


제품사이즈

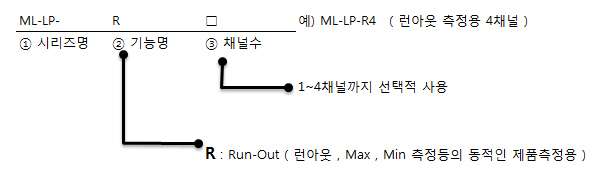

주문코드

ML-LP SERIES 모델별 기능설명
1~4채널 고속용 런아웃 측정 기능
일정 시간동안 측정시간을 설정하여 회전하는(움직이는)물체의 Peak-Peak, MAX, Min 값을 검출및 판정
주파수 설정기능 ( 최대 5000Hz ) Read : 초당 5000회
측정한 데이터의 그래프 표시
흔들림, 진원도, 외경 측정등에 사용
7" TFT LCD TOUCH DISPLAY
MICRO SD 데이터 백업/저장기능
D-SUB 15PIN I/O 입.출력 핀번호 선택기능 ( 입력 : 6점 , 출력 : 6점 )
다국어 지원기능 ( 한글, 영어 , 중국어 )
센서 정방향 역방향 설정기능
PRESET 설정기능
RS232C 통신기능
최대 16 모델(BANK) 설정기능
보정기능 ( +, - , X )
제품사양
Model | ML-LP-R1~4 | |||||
용도 | 흔들림 측정 | |||||
연산기능 | peak-peak , Max , Min | |||||
채널수 | 1~4채널 | |||||
샘플링 데이터 | MAX 5000/sec | |||||
표시기 | 7" TFT COLOR LCD TOUCH | |||||
분해능 | 1 / 1000mm or 1 / 100mm (Option 1 / 10000mm) | |||||
외형치수 | W218 X H118 X D192mm / CUT SIZE 220 X 120mm | |||||
데이터통신 | RS232C | |||||
전원 | AC100~220V 50~60Hz | |||||
소비전력 | 15W | |||||
입.출력 | 15pin I/O interface ( 6 inputs, 6 outputs of relay contact ) | |||||
적용 센서 | DP-S4, DP-10, DP-15, DP-25 SERIES, LVDT or HBT, STRAIN SENSOR, ANALOG SENSOR , LINEAR GAUGE |

RS232C통신
