X-6A-D82-H31.5-A-F
다축 F/T 센서
,
6축 F/T 센서

6축 로드셀
Fx : 50N~200N
Mz : 1N.m~5N.m
Fx : 50N~200N
Mz : 1N.m~5N.m
Product Details
다축로드셀/6축로드셀
- 빠른 응답성
- 스트레인게이지 방식을 적용, 고정밀
- 자가보상 스트레인게이지를 사용, 온도 특성이 좋음
- 구조적 분리 구조를 적용하여 장기적 누적 오차가 적음
- 사이즈와 용량은 주문 제작이 가능
사양 |
비선형성 | ≤0.5%F.S. | 반복성 | ≤0.1%F.S. |
제로밸런스 | ±5%F.S. | 작동 온도 범위 | -20~80°C |
보상 온도 범위 | -10~40°C | 절연 저항 | ≥2000MΩ/50VDC |
인가전압 | 24 VDC | 최대 과부하 | 2000%F.S. |
출력 온도 변화 | ≤0.1%F.S./10°C | 영점 온도 변화 | ≤0.1%F.S./10°C |
축의 누적 오차 | ≤3%F.S. | 보호 등급 | IP65 |
통신타입 | RS485 | 케이블 | Ø4x3m |

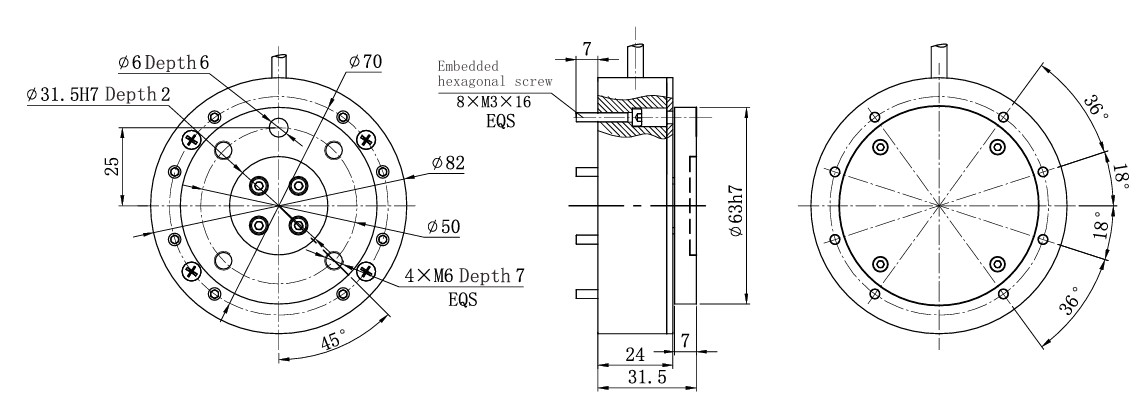

외형도 |

Capacity | Fx | Fy | Fz | Mx | My | Mz |
50N | 50N | 50N | 1N.m | 1N.m | 1N.m | |
100N | 100N | 100N | 2N.m | 2N.m | 2N.m | |
150N | 150N | 150N | 3N.m | 3N.m | 3N.m | |
200N | 200N | 200N | 5N.m | 5N.m | 5N.m | |
Cable color code | Red:24V+ Green:RS485 A |
Black:GND White:RS485 B |
Capacity | Output signal | Material |
Fx | RS485 1# | Aluminum alloy |
Fy | RS485 2# | |
Fz | RS485 3# | |
Mx | RS485 4# | |
My | RS485 5# | |
Mz | RS485 6# |
