디지털 게이지의 방식 차이 광학식(Optical) vs 자기식(Magnetic)

디지털 게이지는 변위·치수·단차를 정밀하게 측정하는 대표적인 계측 장비입니다.
외형은 거의 동일하지만, 내부 측정 방식에 따라 정밀도 특성, 환경 내구성, 사용 목적이 크게 달라집니다.
본 글에서는 디지털 게이지의 두 가지 핵심 방식인 광학식과 자기식의 구조적 차이와
각 방식이 적합한 사용 환경을 기술적으로 정리합니다.

---

1. 광학식 디지털 게이지의 측정 원리

광학식 디지털 게이지는 빛(Optical)을 이용한 스케일 판독 방식입니다.

▪ 기본 구조
미세 패턴이 새겨진 스케일(Glass 또는 Metal)
광원(LED)
수광부(포토 센서)

광원이 스케일의 패턴을 비추고, 패턴의 간격 변화나 간섭 무늬를 수광부가 감지하여
변위를 디지털 신호로 변환합니다.

▪ 특징 요약
패턴 분해능이 매우 높아 고해상도 측정에 유리
전자적 연산 처리로 빠른 응답 가능
반복 측정 시 데이터 일관성이 좋음

▪ 기술적 한계
빛 기반 구조로 인해 먼지·오일·습기 등 외부 환경 영향을 받음
충격·진동 발생 시 광축 정렬 오차 가능성 존재
온도 변화에 따른 광학적 팽창·수축 영향 발생 가능

광학식은 청정 환경, 검사실, 실험실 측정에 적합한 구조입니다.





---

2. 자기식 디지털 게이지의 측정 원리

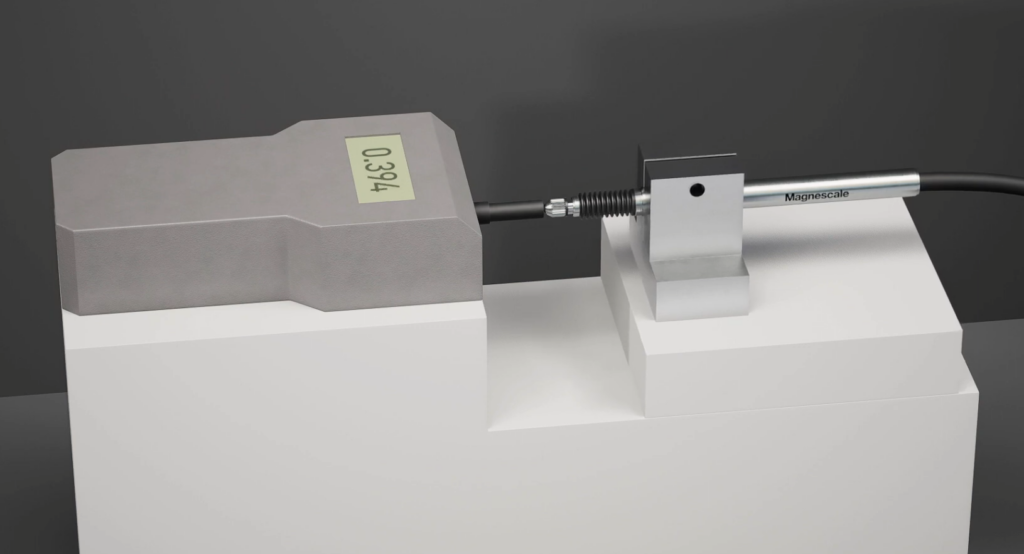

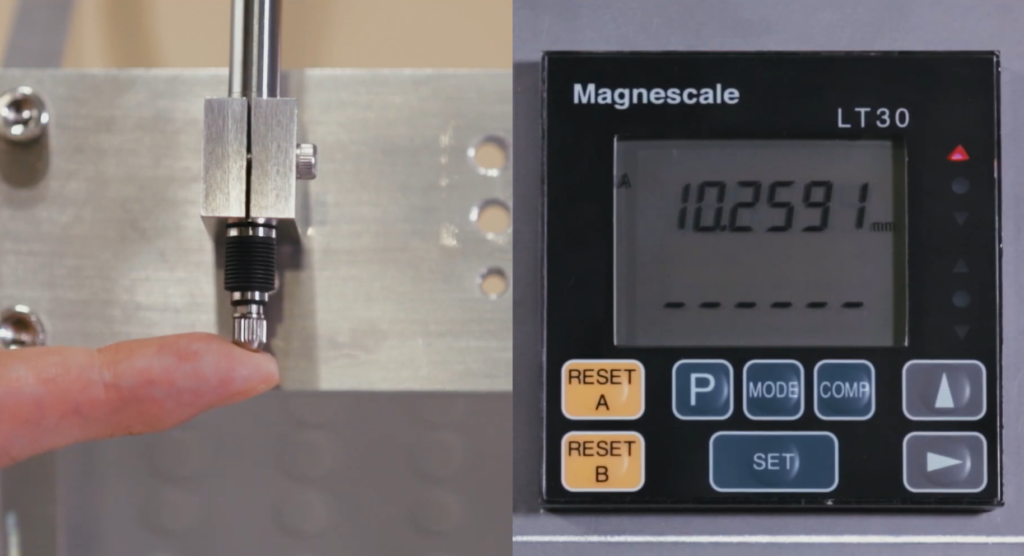

자기식 디지털 게이지는 자기장 변화를 이용한 위치 검출 방식입니다.

▪ 기본 구조
자기 패턴이 형성된 스케일
코일 또는 자기 센서
자기장 변화 감지 회로

스케일의 자기 패턴이 이동하면서 발생하는 자기장 변화를 센서가 읽어
이를 디지털 위치 신호로 변환합니다.

▪ 특징 요약
측정이 빛이 아닌 자기장 기반이므로 외부 오염에 강함
구조가 단순하여 충격·진동·오일 환경에서도 안정적
마모 요소가 거의 없어 장기 사용에 유리

▪ 기술적 특성
광학식 대비 이론적 최대 해상도는 제한적일 수 있음
대신 반복성, 안정성, 장기 재현성이 매우 우수
온도 변화에 따른 출력 드리프트가 적음

자기식은 산업 현장, 자동화 라인, 오염·진동 환경에 적합한 구조입니다.





---

3. 측정 성능 관점에서의 핵심 차이

---

4. “정밀도”의 해석 차이

디지털 게이지에서 말하는 정밀도는 단순히 해상도(Resolution)만을 의미하지 않습니다.

광학식
→ 미세 변화를 잘 읽어 순간적인 정밀 측정에 강점

자기식
→ 시간이 지나도 출력이 변하지 않는 안정성과 반복성에 강점

따라서,
검사·측정 위주의 단기 측정에는 광학식

공정 관리·자동화·장시간 운용에는 자기식

이와 같이 사용 목적에 따라 정밀도의 의미가 달라집니다.





---

5. 적용 환경에 따른 선택 기준

▪ 광학식이 적합한 경우
클린룸, 검사실, 연구실
오염·진동이 거의 없는 환경
고해상도 측정이 최우선인 경우

▪ 자기식이 적합한 경우
자동화 생산 라인
오일·분진·수분이 존재하는 현장
장시간 연속 측정이 필요한 공정
반복성·신뢰성이 중요한 경우

---

6. 결론: 방식의 차이는 “용도의 차이”입니다

광학식과 자기식 디지털 게이지는
우열의 문제가 아니라 설계 목적과 환경 조건의 차이입니다.

광학식은 미세하고 빠른 측정
자기식은 안정적이고 지속적인 측정

디지털 게이지를 선택할 때는 해상도 수치만 볼 것이 아니라
환경, 반복성, 장기 안정성을 함께 고려해야
실제 공정 품질과 직결되는 올바른 선택이 가능합니다.
