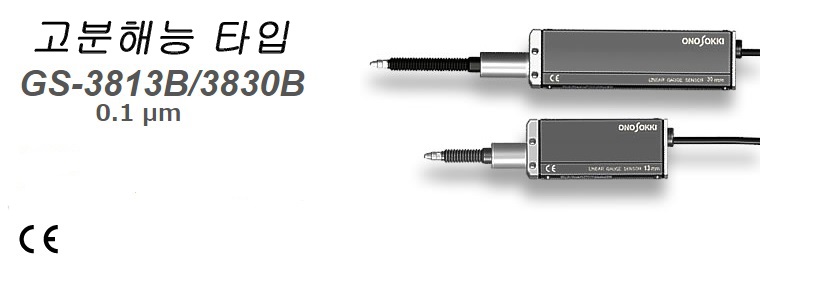

고분해능 타입
■ 볼 스프라인 베어링 사용과 신광학계 개발로, 고분해능 과 내환경 성능의 향상이 모두 가능해 졌습니다.
■ 방형파 출력（라인 드라이버 출력）으로 검출 신호를 내보낼 수 있어, PLC 직접 접속이 가능합니다.
■ 사양
| GS-3813B | GS-3830B | |
| 측정범위 | 13 mm | 30 mm |
| 전용 인디게이터 | DG-5100 | |
| 분해능 | 0.1 µm | |
| 정확도(20 ℃） | 1 µm | |
| 최대 응답 속도 ※1 | 300 mm/s (1.2 m/s) | |
| 측정력（아래 방향） ※2 | 2.3 N 이하 | 2.7 N 이하 |
| 측정력 변경 범위（옵션） ※2 | 0.9 ～ 2.3 N | 1.6 ～ 2.2 N |
| 측정력 변경 범위（옵션） ※3 | 2.7 ～ 3.0 N | （불가） |
| 측정 반복회수（당사 조건에 의함） | 1500만회 | |
| 보호 등급（커넥터 부 제외） | IP66G | |
| Stem 사이즈(고정 위치) | φ15 mm+0 -0.009 | |
| 공급 전원 | DC 4.5 ～ 5.5 V | |
| 소비 전류 (ＤＣ ５Ｖ공급 시) | 150 mA 이하 | |
| 신호 출력 (ＤＣ ５Ｖ공급 시) | 90 °위상차 차동 방형파 RS422A 적합 라인 드라이버 출력（26C31） | |
| 진동 테스트 (비 통전시) ※4 | 196 m/s2 3축 각 방향（각75 분）10 Hz~150 Hz 스윕 10사이클 | |
| 충격 테스트 (비 통전시) ※4 | 1960 m/s2 3축 각 방향 ±X,Y,Z 각3회 정현반수 작용 시간6 ms | |
| 사용 온도 범위 | 0 ～ 40 ℃ | |
| 보존 온도 범위 | －10 ～ 55 ℃ | |
| 케이블 길이 | 약 5 m | |
| 무게（케이블、커넥터 포함） | 약 350 g | 약 420 g |
| 부속품 | 취급 설명서、스패너 | |
※2 옆 방향 사용（10℃이하）, 윗 방향 사용으로 스핀들이 완전히 돌아 오지 않는 경우가 있습니다.
※3 윗 방향 사용을 가능하게 하는 개조할 시에 변경 범위 입니다.(수치는 아래 방향으로 했을 때의 측정력입니다.)
※4 측정중의 내진동, 내충격 값은 보증 하지 않습니다.
※5 신호 케이블의 도중 절단, 개조의 경우 CE 마크 부적합 해 집니다.
