IGY3 SERIES
SANTEST
,
계측센서
,
마그네틱변위센서
,
SANTEST
측정 길이 : 50 ~ 1500mm
선형성: ±0.05%FS이하 TYP
출력 타입: 컨트롤러 별도 배치 타입
선형성: ±0.05%FS이하 TYP
출력 타입: 컨트롤러 별도 배치 타입
TAG : 마그네틱변위센서,자왜식변위센서,SANTEST
Product Details
비접촉식 마그네틱 변위센서
IGY3 SERIES
본질 안전 방폭 구조
・0종 위험 장소에서 사용 가능한 국제 규격에 준거
・A종 접지(1종 접지)가 불필요
・옵션으로 높은 온도 100℃(로드 부분)가 가능합니다.
■ Construction
■ Specification
・상기 정밀도는 유효 스트로크 300mm 이상의 센서에 적용 됩니다.
■ Model
■ Dimension
■ 방폭 기호 분류
IGY3 SERIES
본질 안전 방폭 구조
・0종 위험 장소에서 사용 가능한 국제 규격에 준거
・A종 접지(1종 접지)가 불필요
・옵션으로 높은 온도 100℃(로드 부분)가 가능합니다.

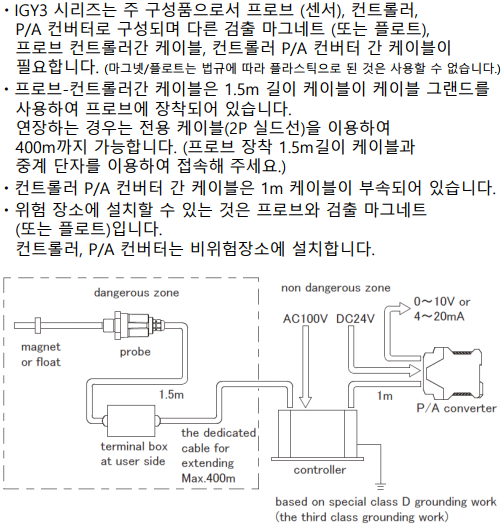

■ Construction
■ Specification
| 선형성 | ±0.05%FS이하 TYP |
| 분해능 | 0.03% FS 이하 |
| 반복 정밀도 | ±0.03% FS 이하 |
| 온도 특성 | 프로브 : ±0.02% FS/℃ 이하 세퍼레이터 : ±30ppm FS/℃ 이하 컨트롤러 : ±50ppm FS/℃ 이하 |
| 공급 전원 | 세퍼레이터 : AC 90~110V 50/60Hz 3W 이하 컨트롤러 : DC24(±2)V 0.1A |
| 내압 | 프로브 로드부 : 35MPa |
| 사용 온도 범위 | 프로브(표준) : -5℃ ~ +60℃ 프로브(옵션) : -5℃ ~ +100℃ 세퍼레이터(옵션) : 0℃ ~ +60℃ 컨트롤러 : 0℃ ~ +60℃ |
| 보관 온도 범위 | -40℃ ~ +80℃ |
| 내진 | 6G(40Hz 2mmPP) |
| 내충격 | 50G(2msec) |
| 보호 규격 | IP65 |
| 방폭 기호 | ExdⅡCT6 |

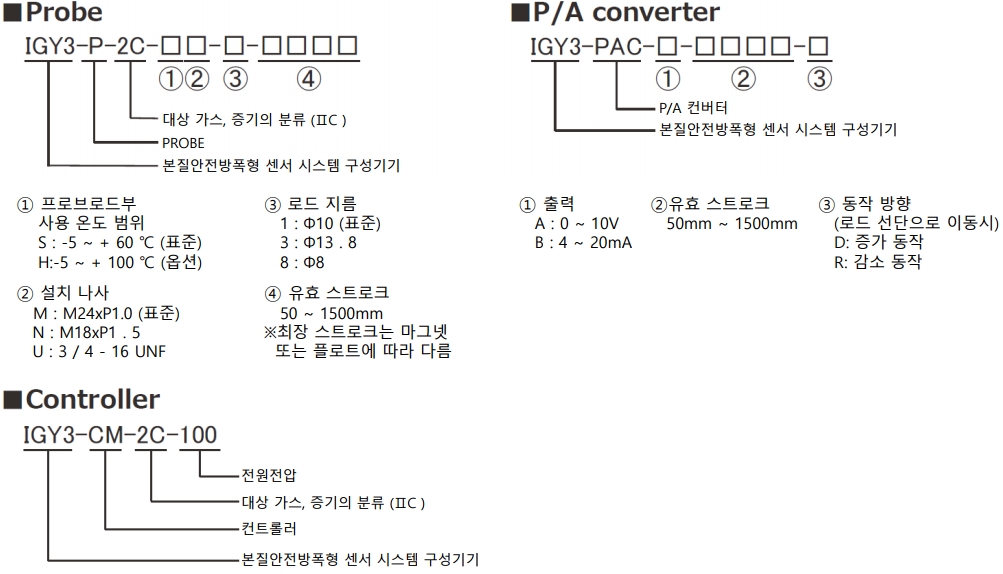

■ Model

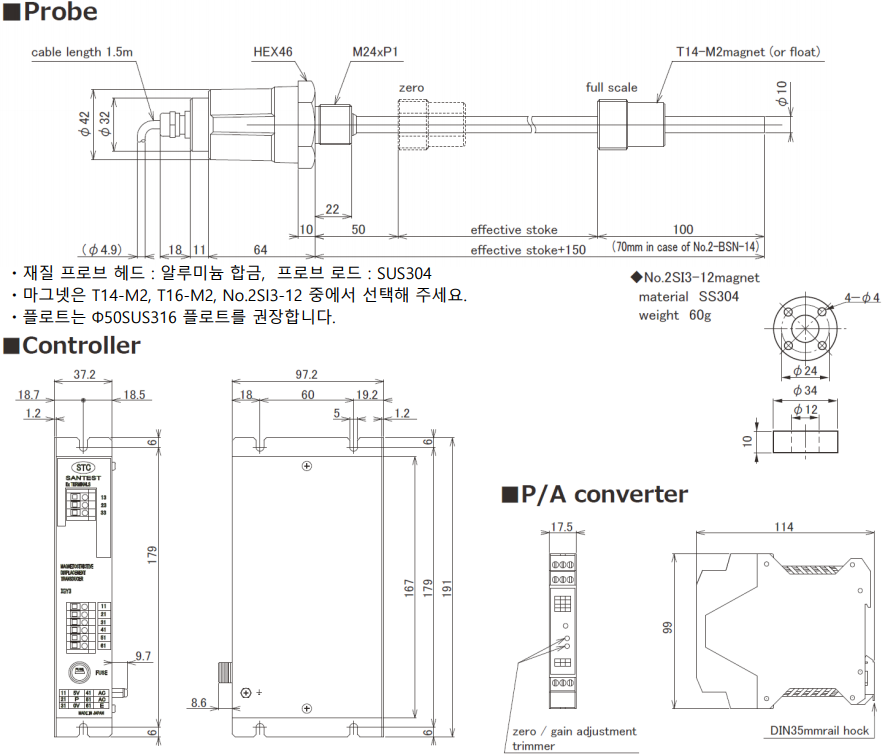

■ Dimension
■ 방폭 기호 분류
