Orbit® Interface Modules

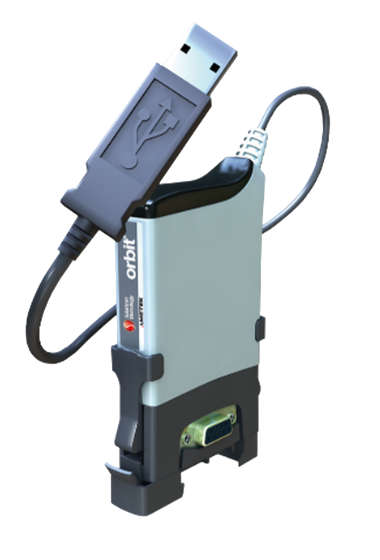

Orbit® 인터페이스 모듈은 USB, 이더넷, 무선 블루투스 또는 직렬 연결을 통해 간단하고 쉽게 게이트웨이를 설정할 수 있습니다.
| Specifications |
| MODULE TYPE | USBIM | ETHIM | RS232 | WIM |
 |
 |
 |
 |
|

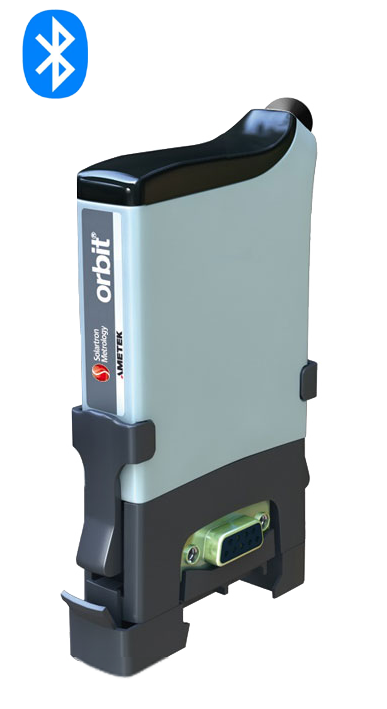

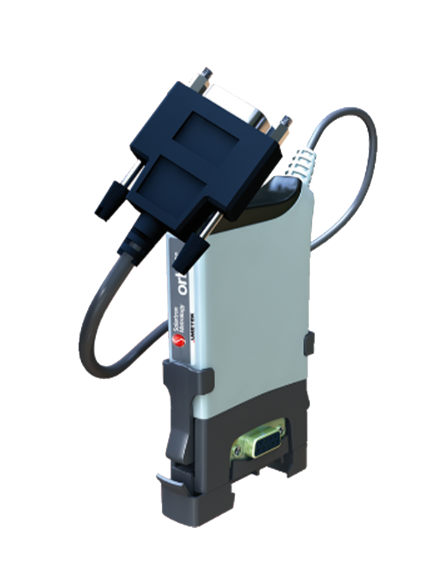

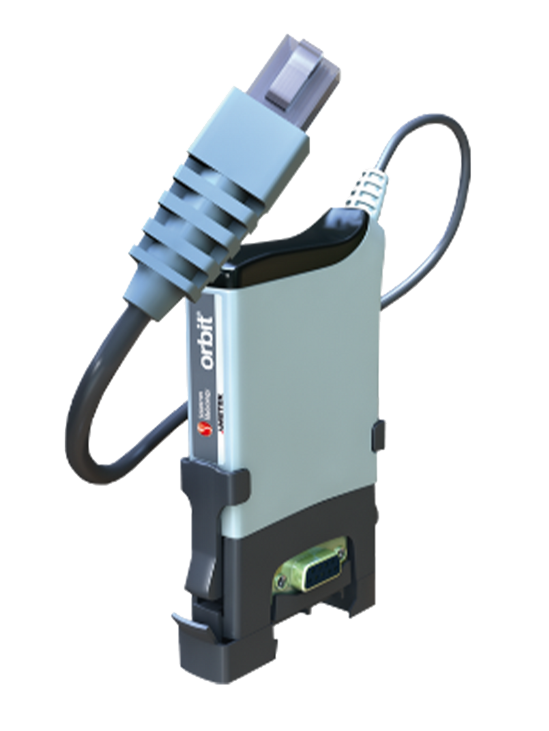

| 인터페이스 | USB 2.0 | Ethernet | RS232 | Bluerooth |
| 데이터 전송 속도 | 12 Mbps | 10/100 Mbps | 115.2 Kbps | 3 Mbps |
| 모듈 개수 | 150 | 150 | 150 | 150 |
| 자체 전력을 공급하는 모듈 | 4 | 0 | 0 | 0 |
| Orbit® 측정 모드 | All | Static, Readburst | Static, Readburst | Static, Readburst |
| 초당 읽기 수 (최대 16개의 모듈) |
3906(max) | 300(typical) | 150(typical) | 25(typical) |
| 5V에서의 전력 요건 mA (부하 없음) |
250 | 350 | 62 | 120 |
SPECIAL Orbit® Modules

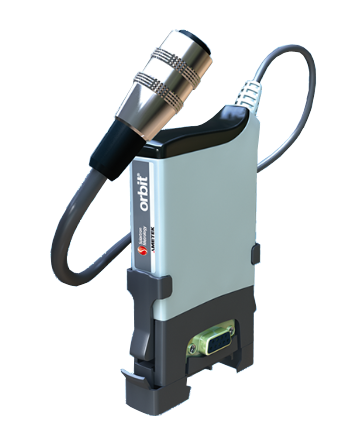

아날로그 입력 모듈(AIM)은
Orbit® 네트워크가 전류 또는 전압 출력을 가진 다양한 센서와 인터페이스할 수 있도록 합니다.
연결될 수 있는 일반적인 센서는 힘센서, 로드셀, 압력센서, PT100온도센서가 있습니다.
응용 분야는 탐침을 사용한 선형 측정과 AIM을 통한 공기 측정을 결합하는 것, 부품이나 환경의 온도 모니터링.
4-20 mA 입력은 신호가 전류이고 긴 케이블을 통해 전압 강하를 겪지 않기 때문에 AIM에서 멀리 떨어진 센서에서 특히 유용합니다.

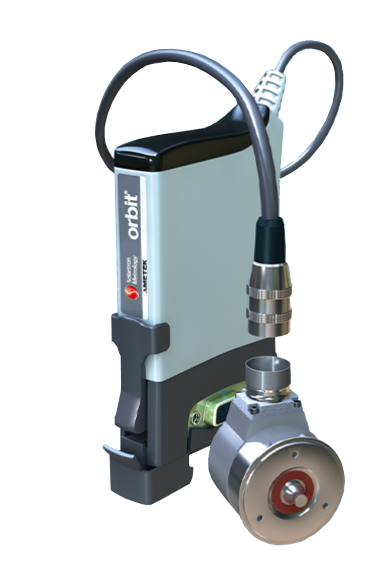

인코더 입력 모듈(EIM)은
증분 회전 인코더 또는 선형 인코더에 대한 간단한 인터페이스를 제공합니다.
이는 특히 CAM 샤프트와 같은 부품을 측정하는 기계를 만들 때 유용하므로 프로파일링을 쉽게 수행할 수 있습니다.
EIM은 다음과 같은 용도로도 사용할 수 있습니다. 회전하는 부품의 위치와 측정을 동기화하는 것이 중요한 고속 데이터 수집용 컨트롤러.

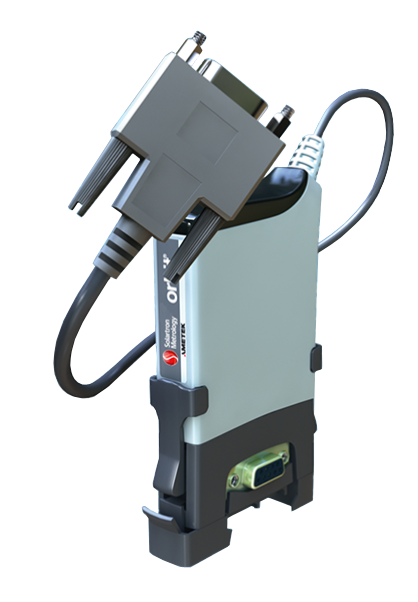

디지털 입출력 모듈(DIOM)은
Orbit® 네트워크가 마이크로 스위치나 근접 센서와 같은 개별 입력과 인터페이스할 수 있도록 하여 일련의 측정을
트리거하는 데 사용할 수 있습니다. DIOM의 출력 신호는 릴레이나 표시기와 같은 외부 구성 요소와 인터페이스하여 프로세스를
제어하거나 측정된 부품이 허용 오차 내에 있거나 허용 오차를 벗어났음을 나타낼 수 있습니다.

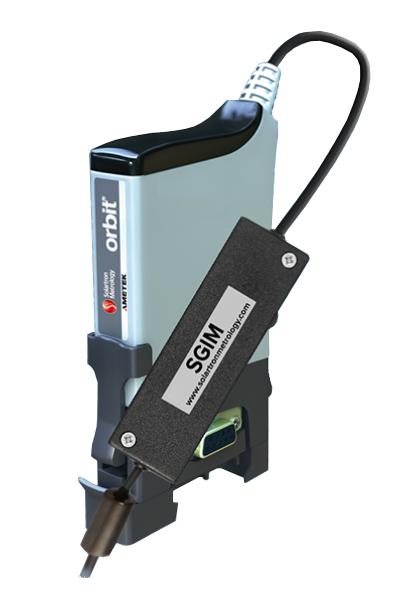

스트레인 게이지 입력 모듈(SGIM)은
일반적인 스트레인 게이지에 연결하도록 설계되었습니다.

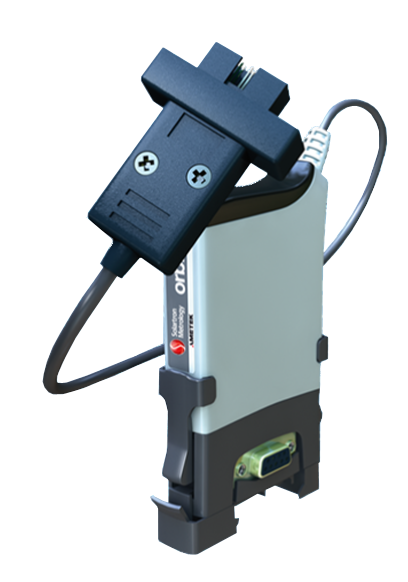

디지매틱 입력 모듈(DIM)은
디지매틱 출력으로 모든 디지털 게이지에 연결되도록 설계되어 있어 손 도구를 Orbit® 네트워크에 통합할 수 있습니다.
| Specifications |
| MODULE TYPE | AIM | EIM | DIOM | DIM | SGIM | |
 |
 |
 |
 |
 |
||
| 입력 유형 | 아날로그 | 온도 | 펄스(TLL) | I/O | DIM | 전압(mV) |
| 일반적 입력 | 로드셀 온도 트랜스튜서 에어게이지 |
PT100 | 중분형 로터리 또는 리니어 엔코더 |
스위치 | Digimatic 트랜스듀서 | 스트레인 게이지 |
| 표준 입력 범위 | ±10V, ±5V, 0-10V, 4-20mA |
-50°C to 250°C -50°C to 850°C -20°C to 70°C |
30V @ 10mA | 30V @ 10mA | 트랜스듀서를 따름 | 범위 10 3.2-399x (313-2.95mV) |
| 선형성(%FSO) | 0.05 | 0.01 | - | - | - | - |
| 입력 주파수 | 460 Hz | 460 Hz | 1.2 MHz | - | - | DC |
| 입력 채널 |
1 | 1 | 1 | 8 | 1 | 1 |
| 출력 채널 | - | - | - | Discrete Drive up to 30V @ 5mA |
- | - |
| 측정 모드 | All | All | All | All | Static | All |
| 초당 읽기 | 3906 | 3906 | 3906 | 3906 | 요청 시 읽음 | 3906 |
| 5V에서의 전력 요건 mA (부하 없음) |
78 | 78 | 49 | 42 | 49 | 122 |
| Dimensions |

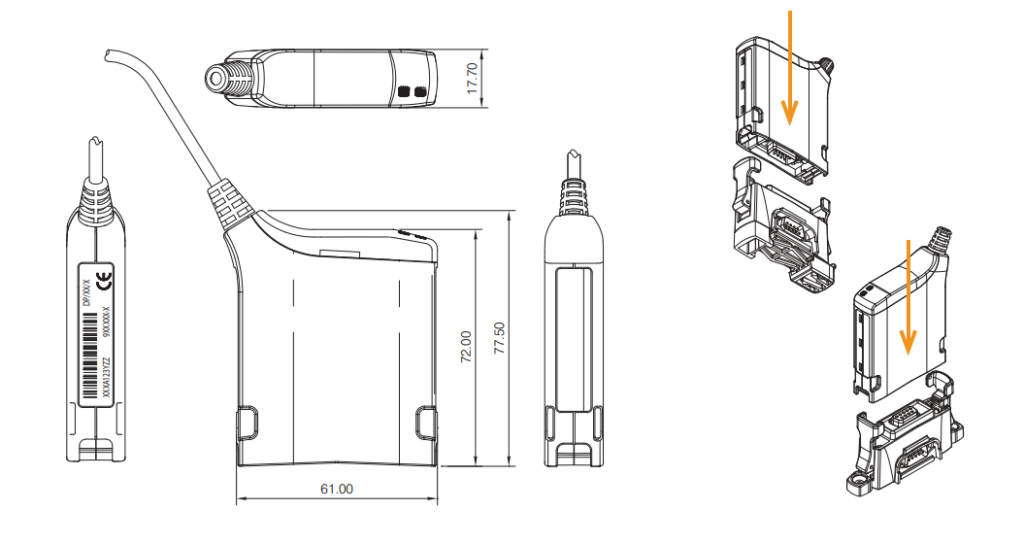

| PIE (Probe Interface Electronics) |
 |

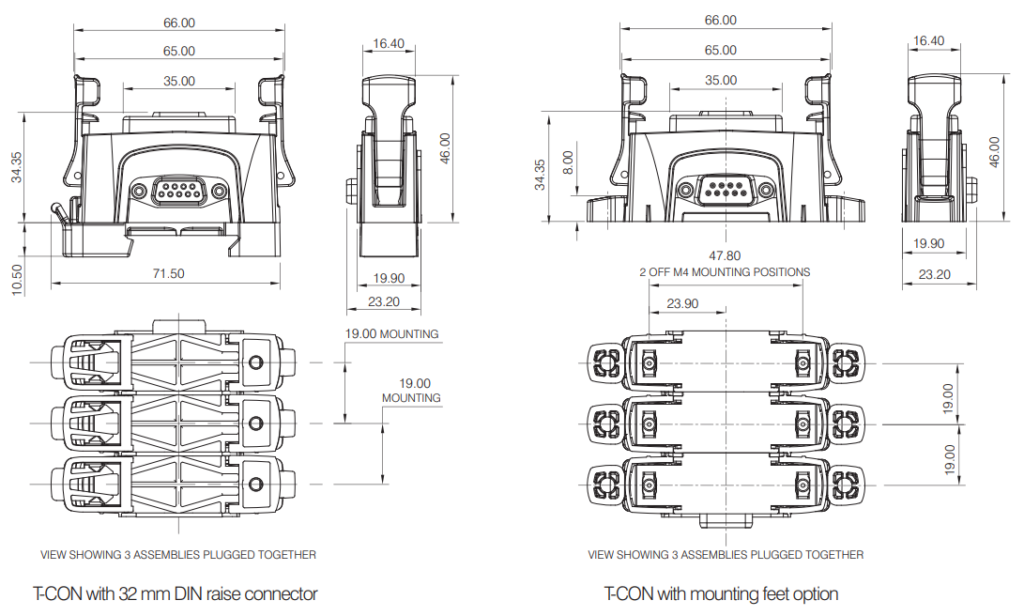

| T-Con connector |
 |
